إكسروزيون المقسم
معلومات عامة
نظام إكسروزيون المقسم، هو نظام للسقوف الخطية الأحادية البديلة والمقاومة. يتكون هذا النظام بالمادة الخامة الألومينيومية، من البروفيلات المتكوّنة بطريقة قالب البثق وضغطه، التي تم تريرها من عملية مقذوف الألومنيوم فجوعلت في صيغة بشكل U، ومن عنصر النقل الخاص من نوع هوك-إين الذي يعلقها، ومن الاكسسوارات. هذا التصميم السقفي، يوفر إمكانية الاستمرار والاستدامة للتدفق الهوائي في السقف، كما يوفر تخلية الدخان أيضاً. يتم تكوين النظام السقفي من خلال البروفيلات المحصول عليها التي هي في شكل U، متشابكة بالبروفيلات الناقلة المعلقة في السقف في كل 1200 مم.
- System Features
- U ba es are available in 20-50mm width, height 100mm
Available in 3000mm lengths, splicers can be used for longer plans
Minimum 25-year product life
- Finish
- Ba e pro les are o ered with polyester powder coating process supplied as standard with RAL9010 white color; or also available with wooden nish, or even special anti-bacterial coatings
- Grid System
- Galvanized steel Z and L pro les, RAL 9005 black.
- Shape
- U shaped extruded aluminium ba es. Can be installed at as requested, standard is 50, 100 or 150mm centres.
- Perforation
- n/a
- Weight
- Approximately 6kg/m2 for 20mm width and 100mm height; installed at 100mm c/c.
التفاصيل

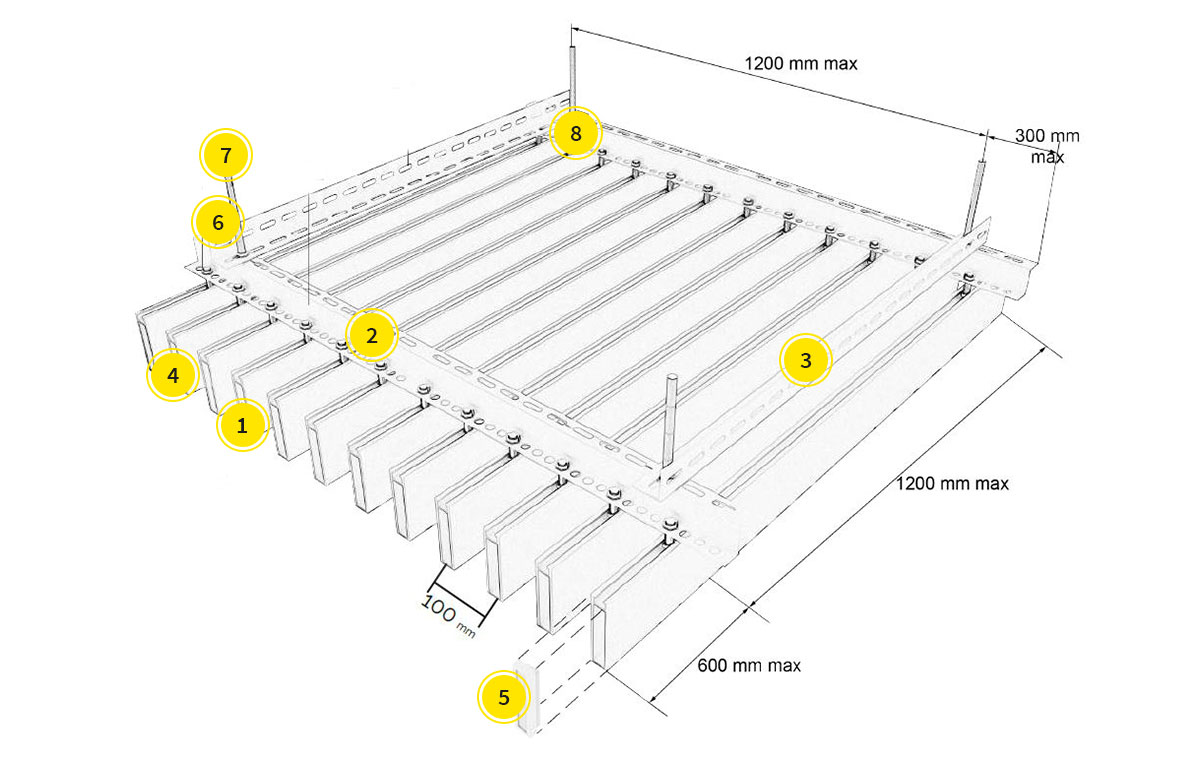

| No | Images | Description | Width | Tube Distance | Weight (Kg./pc) |
|---|---|---|---|---|---|
| 1 |  | 20mm Baffle (RAL 9010) 40mm Baffle (RAL 9010) | 3000mm | all | 0,30 0,60 |
| 2 |  | Baffle Main Runner Z (RAL 9005) | 3000mm | all | 0,76 |
| 3 |  | Baffle Main Runner L (RAL 9005) | 3000mm | all | 0,64 |
| 4 |  | 20mm Baffle Splice 50mm Baffle Splice | all | 0,03 0,06 | |
| 5 | Cap | ||||
| 6 |  | Hanger Rod 100cm, M6 | all | 0,20 | |
| 7 |  | Fixing Dowel M6 | all | 0,05 | |
| 8 |  | Bolt, Nut, Washer | all | 0,03 |
مونتاج
معلومات الجمعية والصور ليست جاهزة.
