إكسروزيون توبَ
معلومات عامة
نظام توب، هو نظام للسقوف الأحادية الخطية المختلفة. يتكون هذا النظام بالمادة الخامة الألومينيومية، من البروفيلات المتكوّنة بطريقة قالب البثق وضغطه، التي تم تريرها من عملية مقذوف الألومنيوم فجوعلت في صيغة أسطوانية، ومن عنصر النقل الخاص من نوع هوك-إين الذي يعلقها، ومن الاكسسوارات. هذا التصميم السقفي، يوفر إمكانية الاستمرار والاستدامة للتدفق الهوائي في السقف، كما يوفر تخلية الدخان أيضاً. يتم تكوين النظام السقفي من خلال البروفيلات المحصول عليها التي هي في شكل اسطواني، متشابكة بالبروفيلات الناقلة المعلقة في السقف في كل 1200 مم.
- Extruded Tube Type
- 0.5 ~ 1.0 mm. aluminium, galvanised or stainless steel
- Extruyon Tube Size
- tube Ø 25 mm. / Ø50 mm.
size 3000 mm.. - Grid System
- Galvanized steel Z and L pro les, RAL 9005 black.
- Perforation
- n/a
- Color
- Tube pro ller elektrostatik toz boya ile istenilen RAL kodunda boyanabil- mekte veya ahşap transfer boya veya özel antibakteriyel boya ile işlenebil- mektedir. Standart RAL9010 renkte sunulmaktadır.
- Acoustic Felt
- no
- Certifications
- TSE, CE

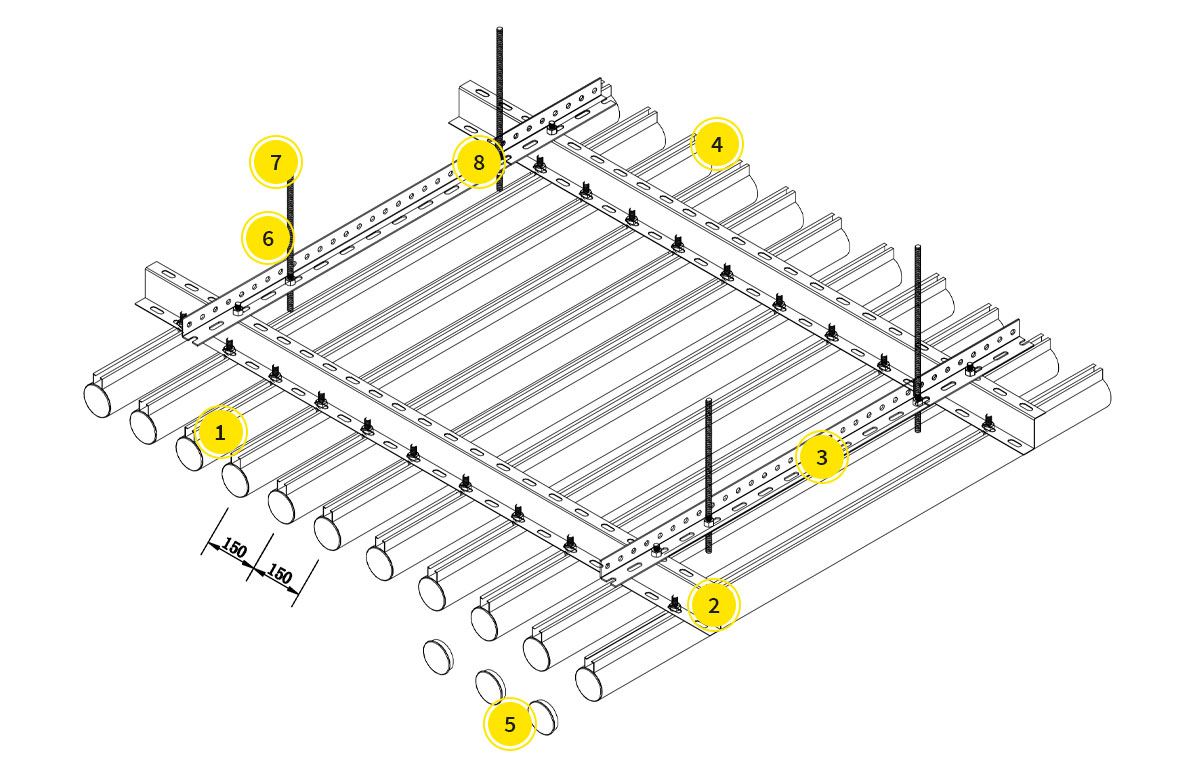

التفاصيل
| No | Images | Description | Length | Tube Distance | Weight (Kg./tane) |
|---|---|---|---|---|---|
| 1 |  | 25mm Ø Tube (RAL 9010) 50mm Ø Tube (RAL 9010) | 3000mm | all | 0,30 0,60 |
| 2 |  | Tube Main Runner Z (RAL 9005) | 3000mm | all | 0,76 |
| 3 |  | Tube Main Runner L (RAL 9005) | 3000mm | all | 0,64 |
| 4 |  | 25mm Ø Tube Splice (RAL 9010) 50mm Ø Tube Splice (RAL 9010) | all | 0,03 0,006 | |
| 5 |  | 25mm Ø End Cap (RAL 9010) 50mm Ø End Cap (RAL 9010) | all | 0,005 0,01 | |
| 6 |  | Hanger Rod 100cm, M6 | all | 0,20 | |
| 7 |  | Fixing Dowel M6 | all | 0,05 | |
| 8 |  | Bolt, Nut, Washer | all | 0,03 |
مونتاج
معلومات الجمعية والصور ليست جاهزة.
