مونوبلادَ
معلومات عامة
مونوبلاد هو نظام السقوف الخلوية المتكوّنة من البروفيلات الوحيدة. يتم تركيب البروفيلات وتثبيتها مع بعضها البعض بصورة مشدودة فتتخذ صيغة مربعة او مستطيلة. وهو نظام للسقوف جمالي، وموفر انتشار الضور بشكل موزع. خلايا مونوبلاد ذات الأبعاد الصغيرة هي طريقة جيدة لإخفاء التركيبات ومعدات الخدمة، والكابلات الموجودة في فراغ السقف المعلق.

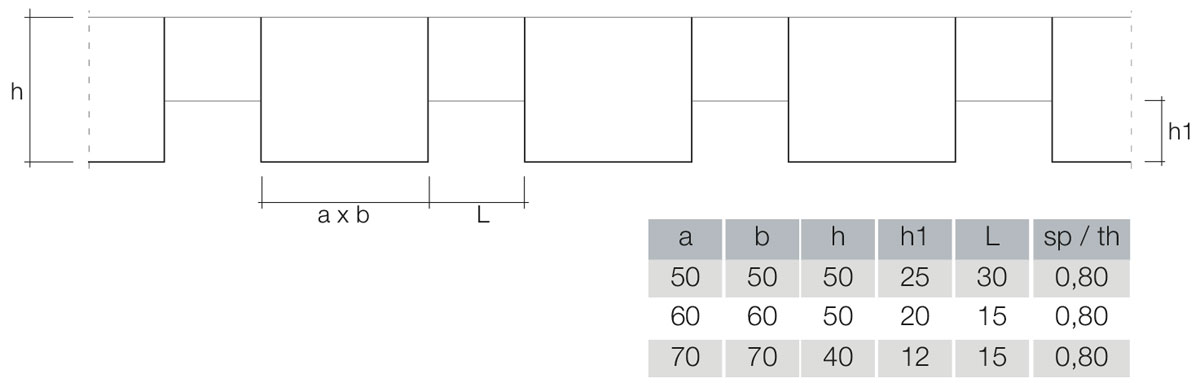

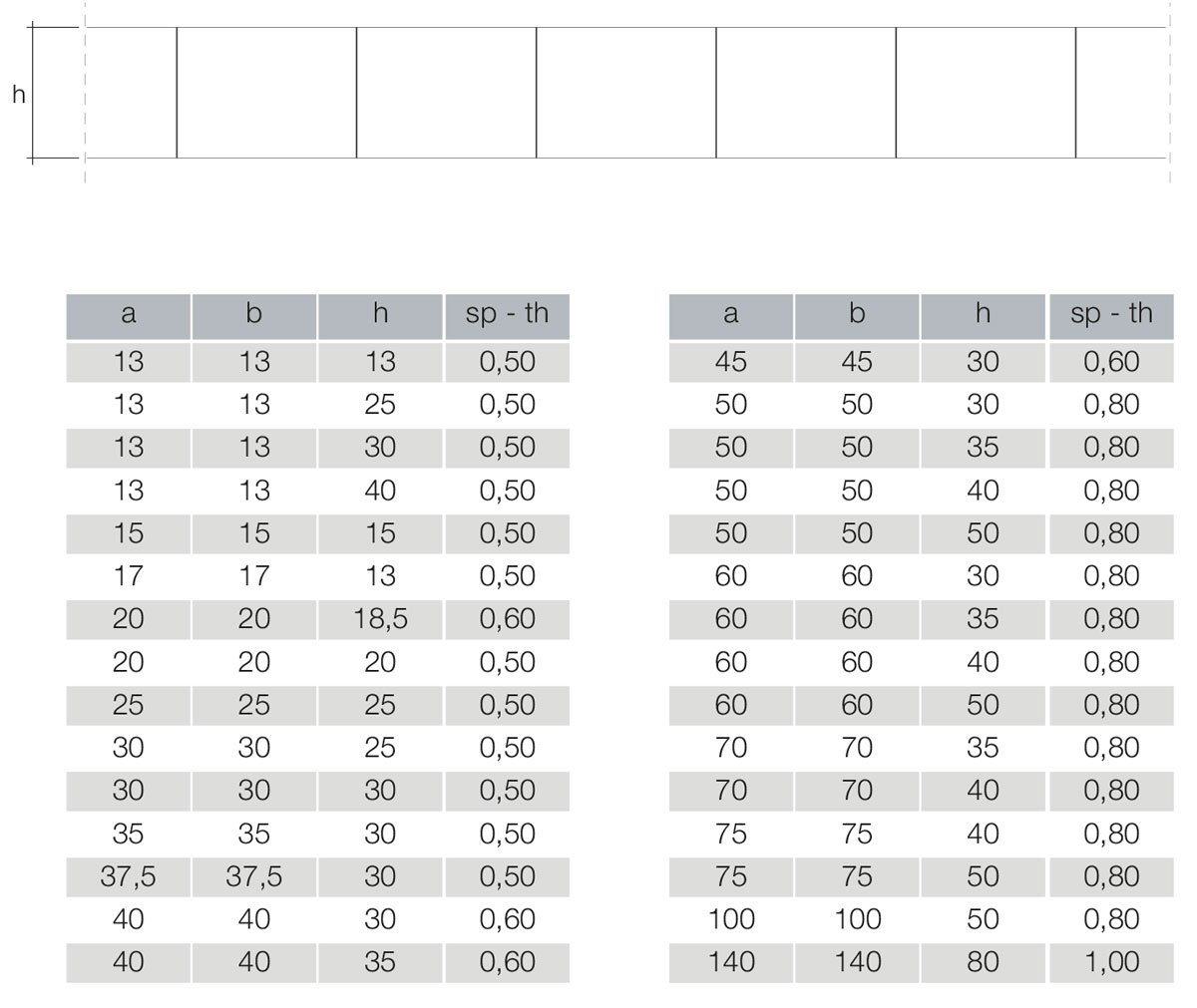

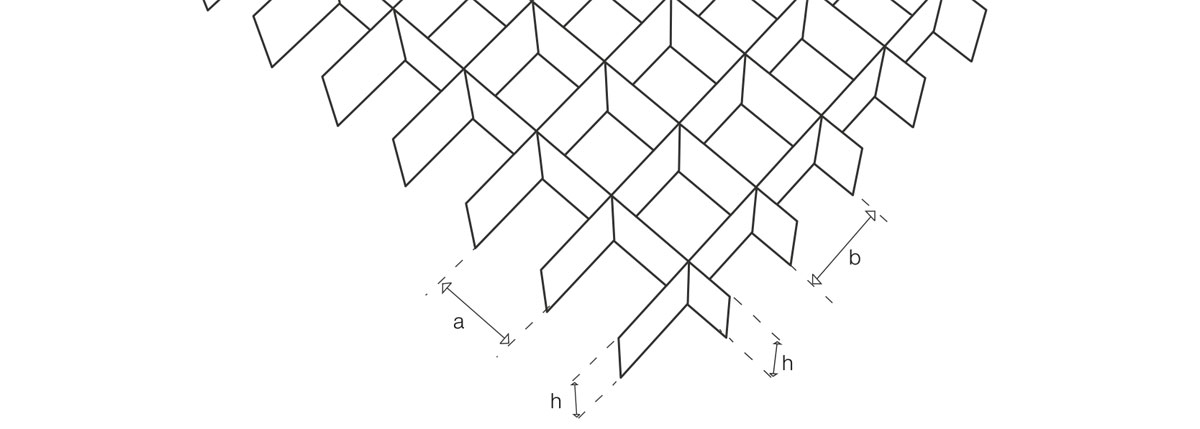

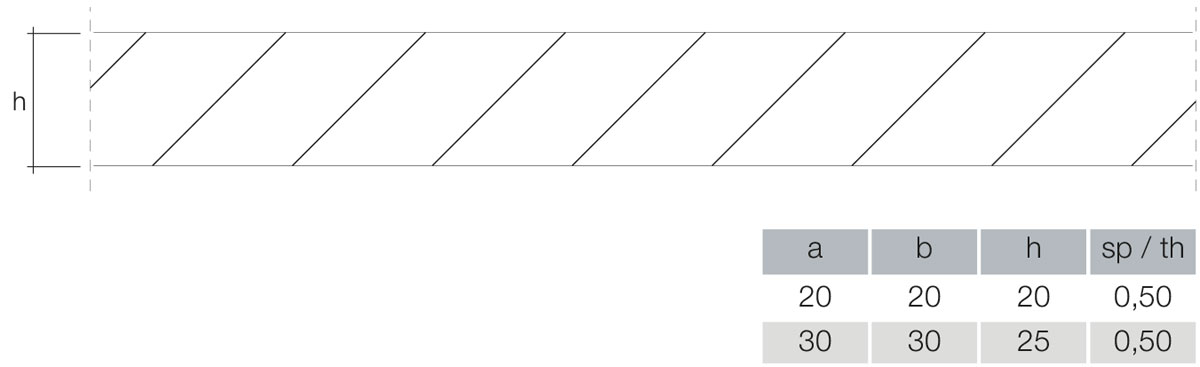

يتم تقديم مونوبلاد في 3 أشكال: أو أر1، وأو أر إ، وأو أر س [OR1, Ori and ORs] وهي أسمائه المختلفة وفقاً لشكل الخلية. أو أر1: السطح مستوي، أو أر إ: تتشابك البروفيلات في السطح في بعضها البعض بصورة زاوية، أو أر س: السطح مكعب الشكل. يكون مونوبلاد من البروفيلات الألومينيومية المنتجة في شكل وحدات أبعادها 1200×600. يمكن ان تتراوح أبعاد الخلايا من 13×13 مم الى 150×150 مم. أما ارتفاع البروفيلات فيمتد من 13 مم الى 80 مم. يمكن تقديم بروفيات مونوبلاد للسقوف الخلوية بصورة مسطحة او جمالية، وفي شكل منثقف أيضاً لأجل الخدمة للأغراض الصوتية.

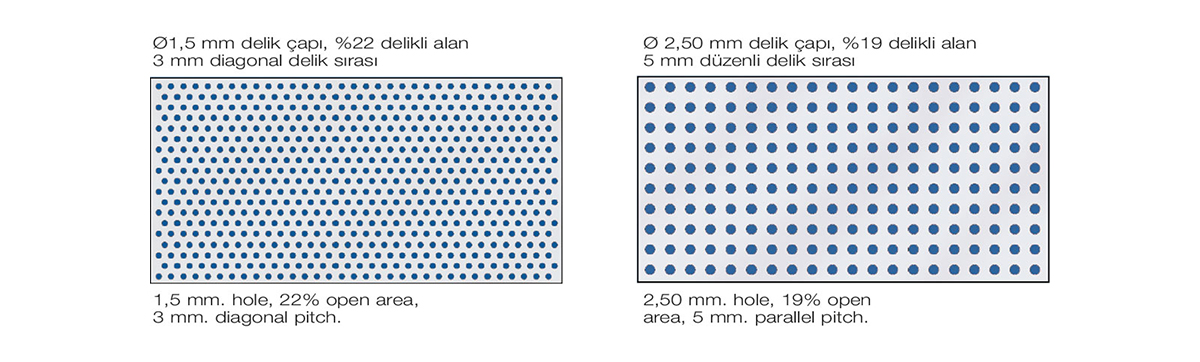

طر الثقب Ø 1,5مم، و%22 من المساحة المنثقبة، و3مم من فواصل الثقب القطرب
قطر الثقب Ø 2,5مم، و%19 من المساحة المنثقبة، و5مم من فواصل الثقب القطرب
خيارات اللون الألومينيومية المدهنة جاهزاً او المدهنة فيما بعد واسعة جداً. من الممكن الإنتاج وفقاً للخيارات التي تتم من كارتلس الالوان من ألوان رال، وأن سي أس، وبانتون، وسيكينز [RAL, NCS, PANTONE, SIKKENS].يتم تقديم أنظمة مونوبلاد بجلبها في الشكل المركب/الخلوي دائماً.أنظمة السقوف الألومينيومية المعلقة هي من الصنف غير القابل للحريق وفقاً للمعايير الدولية.
Specificaion
- Supply form
- Assembled panels
- Material
- 0,50-0,80 mm. th. aluminium
- Cell size
- ..x.. mm.
- Panel size
- 1200x600mm
- Finish
- ...
- Suspension
- Concealed system "A" ve "B", or to lay-in/on T15 or T24 grid
التفاصيل

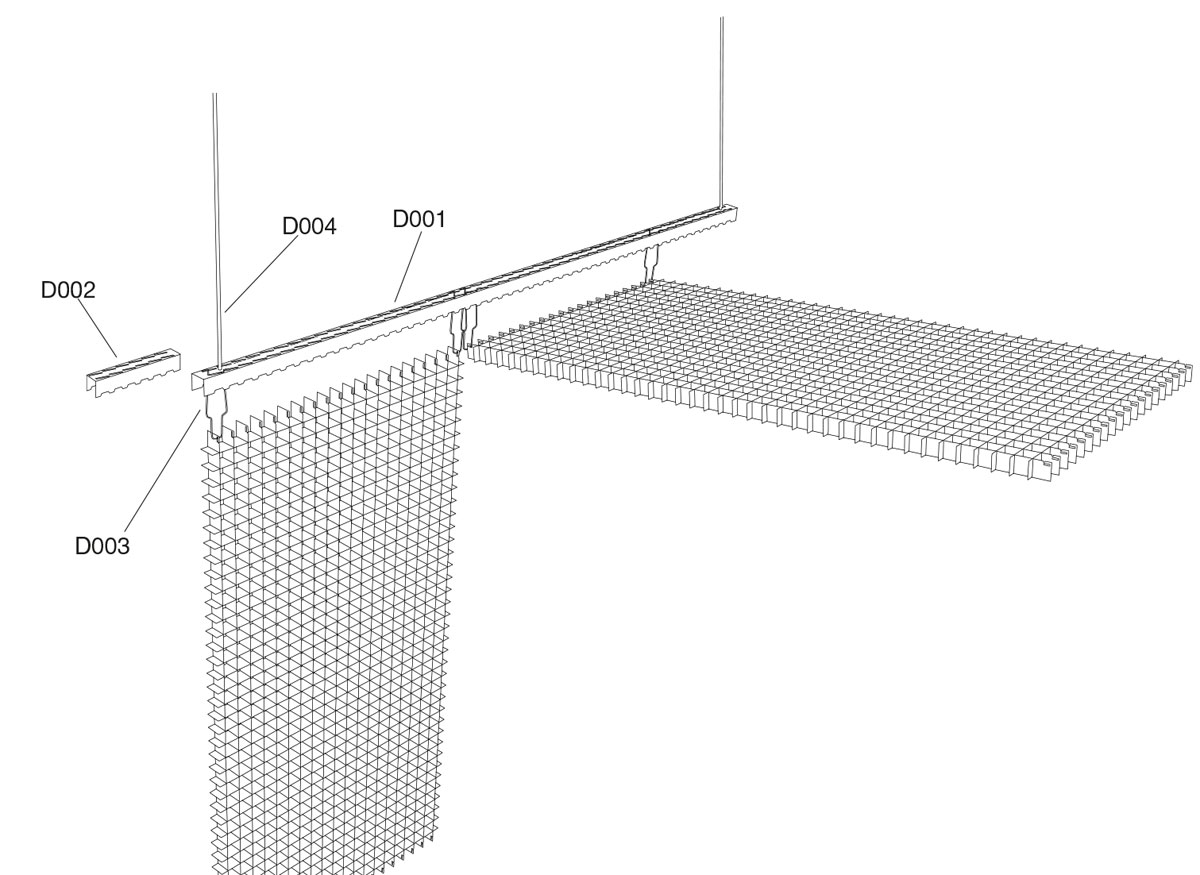

| No | components per sq.m. | Unit | Panel 1200x600 |
|---|---|---|---|
| 1 | D001 suspension channel | lm | 0,80 |
| 2 | coupler | pc | 0,28 |
| 3 | D003 spring | pc | 5,56 |
| 4 | D004 rod | pc | 0,80 |
CAD&PDF
| اسم الملف | DWG | ||
|---|---|---|---|
| لم يتم تحميل أي ملفات لهذا المنتج | |||

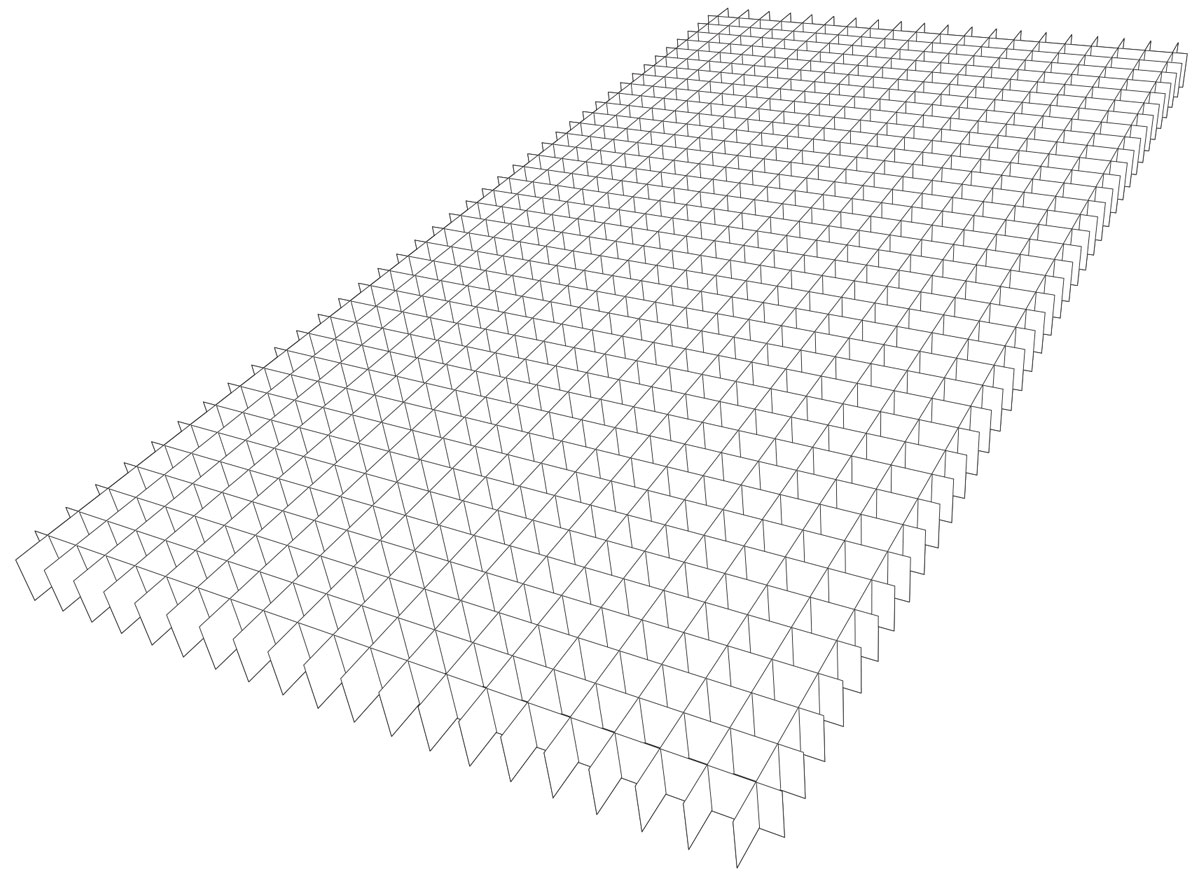

مونتاج

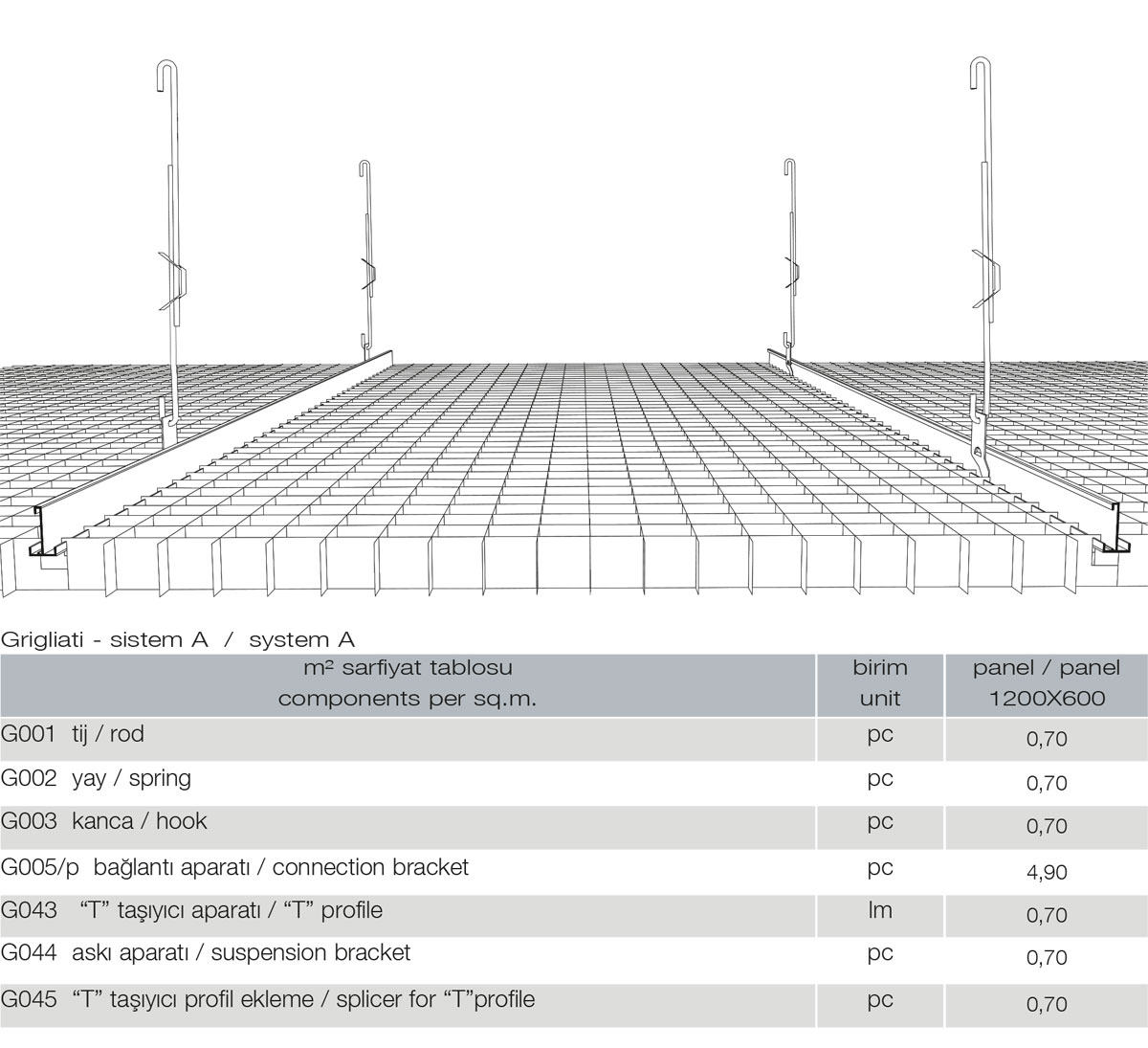

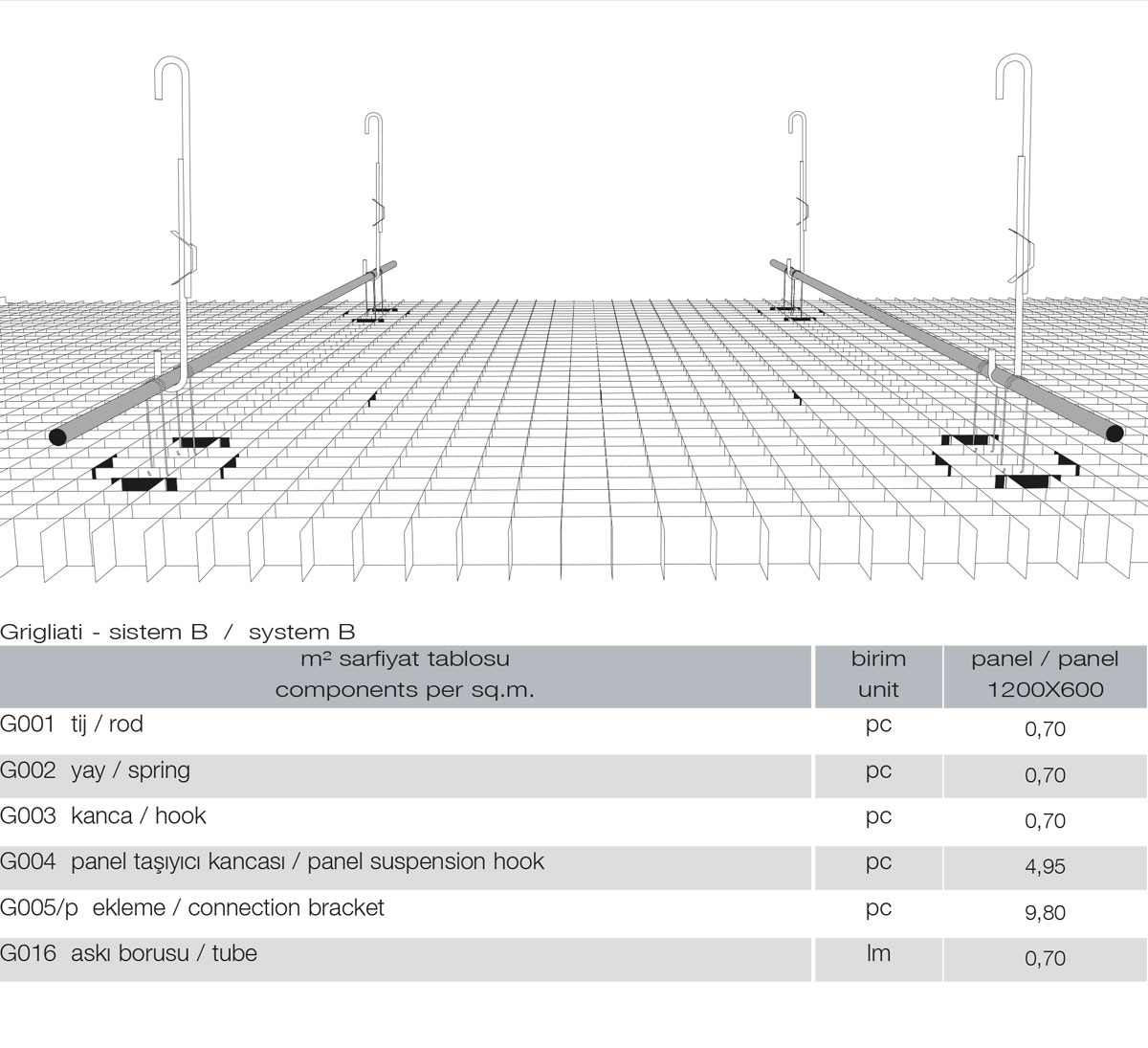

The modular panels, 1200x600 mm, are suspen- ded from the concealed GRILL Suspension System, available in two versions: system “A” (lay in concealed on grids of type T16) or “B” (hanged to concealed tube placed above the ceiling). The concealed GRILL Suspension Systems allow for easy and fast placement or removal of the panels. The panels can also be installed on the standard grids of type T15 or T24 (“lay-in” or “lay-on”).
