ريفلكس
معلومات عامة
نظام ريفلكس هو صيغة أكثر تطوراً لبروفيلات السقوف الخلوية بمفهوم جديد. يكون نظام ريفلكس مثالياً لأجل محطات الفيديوهات، وصالات العرض، والمحلات التجارية، والمصارف وما الى ذلك من المجالات التي تقتضي كثافة الضوء بدرجات عالية، وذلك بفضل بالبروفيلات التي في شكل قطعي مكافئ في صورة "V"، والمواد الخامة بأكسيد الألومنيوم المستخدمة الهي هي شبه المعكسة، وغير اللامعة. بروفيلات ريفلكس، تضمن نظاماً للسقوف الذي يمتلك تكنولوجيا الجودة العالية، والتصميم المعماري الفائق.
نظام ريفكلس هو نظام للسقوف أحادي في ارتفاع 30 مم، وأبعاده 800×800 مم او 1200×600 مم، وتم تكوينه من البروفيلات القطعية المكافئة فيشكل "V". حجم الخلية القياسي هو 50×50 مم، وارتفاع البروفيل هو 30 مم. كما أنه من الممكن إنتاج أبعاد خاصة أيضاً بناءً على الطلب. يتم تقديم ريفلكس على الاغلب من المواد الخامة بأكسيد الألومنيوم شبه المعكسة، وغير اللامعة او مع نهاية الصفرة الذهبية. نظام الإضاءة: بروفيلات ريفلكس لا تستط ولا تعكس بطريقة مباشرة او غير مباشرة. يحول الشكل القطعي المكافئ للسقف الشبكي دون السطوع واللمعان بصورة مباشرة، ودون انعكاس أحزمة الضوء الذي قد يتكوّن في السقف. يساهم نظام ريفلكس بمقياس ضعفين من الناشرات المستخدمة في الإضاءة الطبيعية والإضاءة الافتراضية، وذلك بفضل المساهمة في الإضاءة.

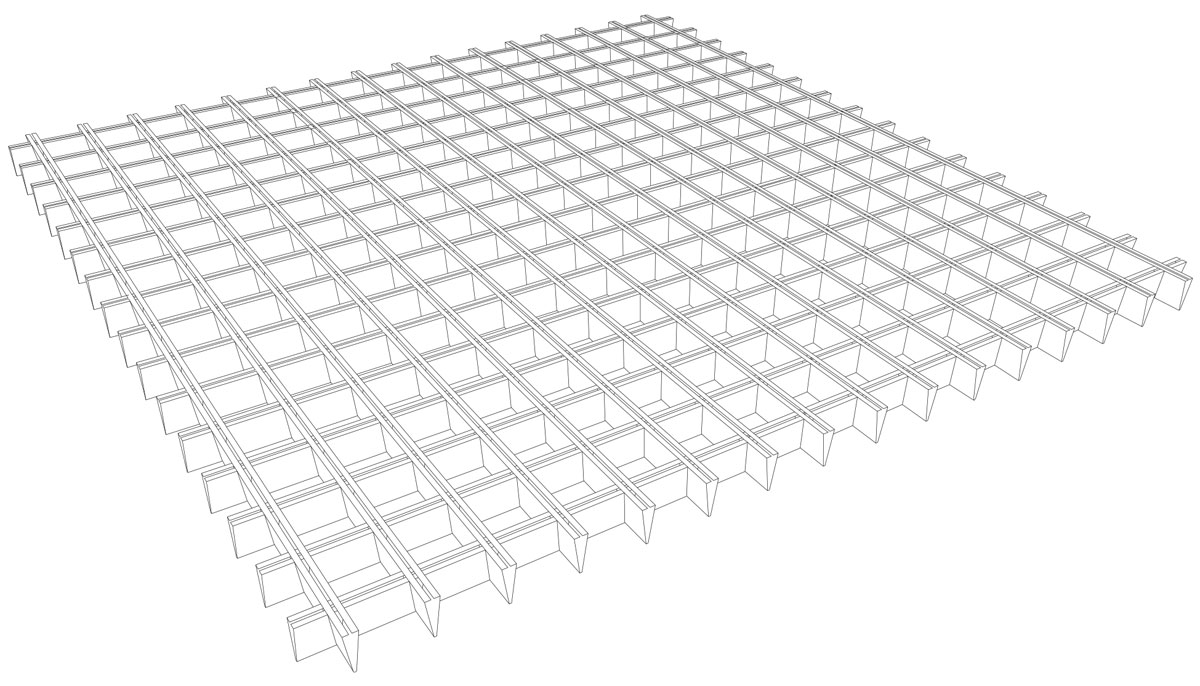

يتم تسليم ريفلكس دائماً بصورة جاهزة في شكل الخلية.
أنظمة السقوف المعلقة الألومينيومية هي من الصنف غير القابل للحرق وفقاً للمعايير الدولية.
Specification
- Supply form
- Assembled panels
- Material
- 0,40 mm. th. aluminium

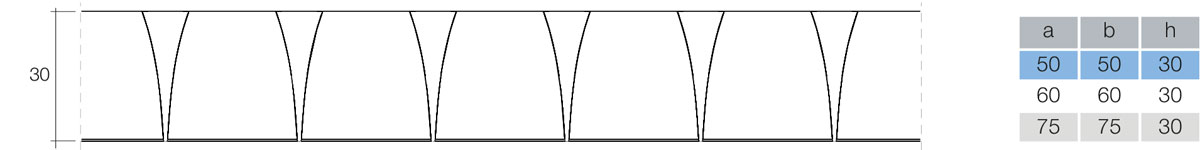

- Section blade
- "V" ve h:30 mm

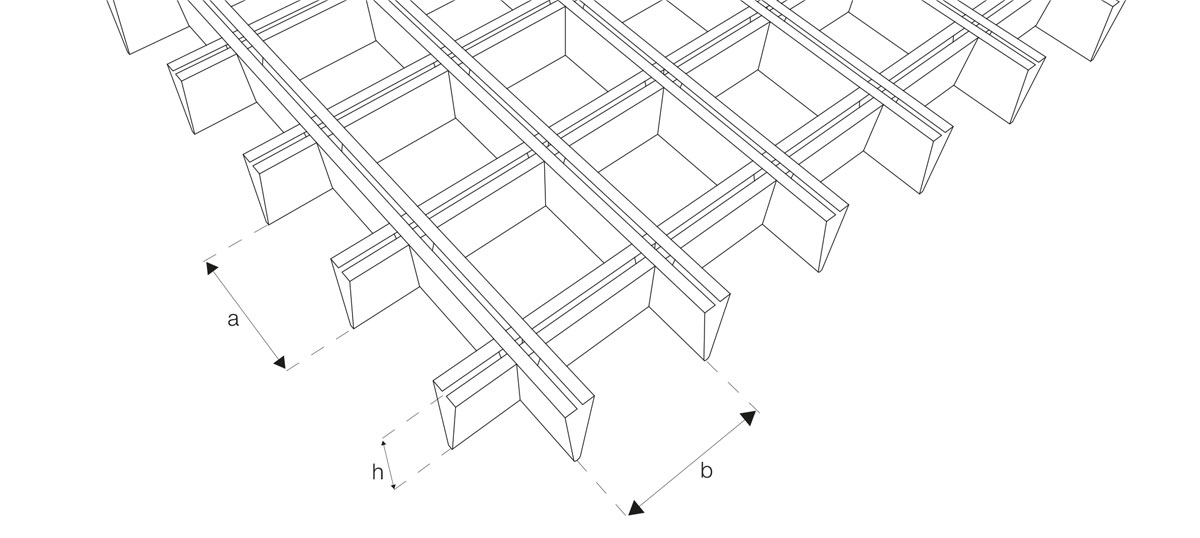

- Cell size
- 50x50 mm.
- Panel size
- 800x800 mm
1200x600 mm - Finish
- ...
- Suspension
- concealedReflexsystem by T-grids or Delta system
التفاصيل

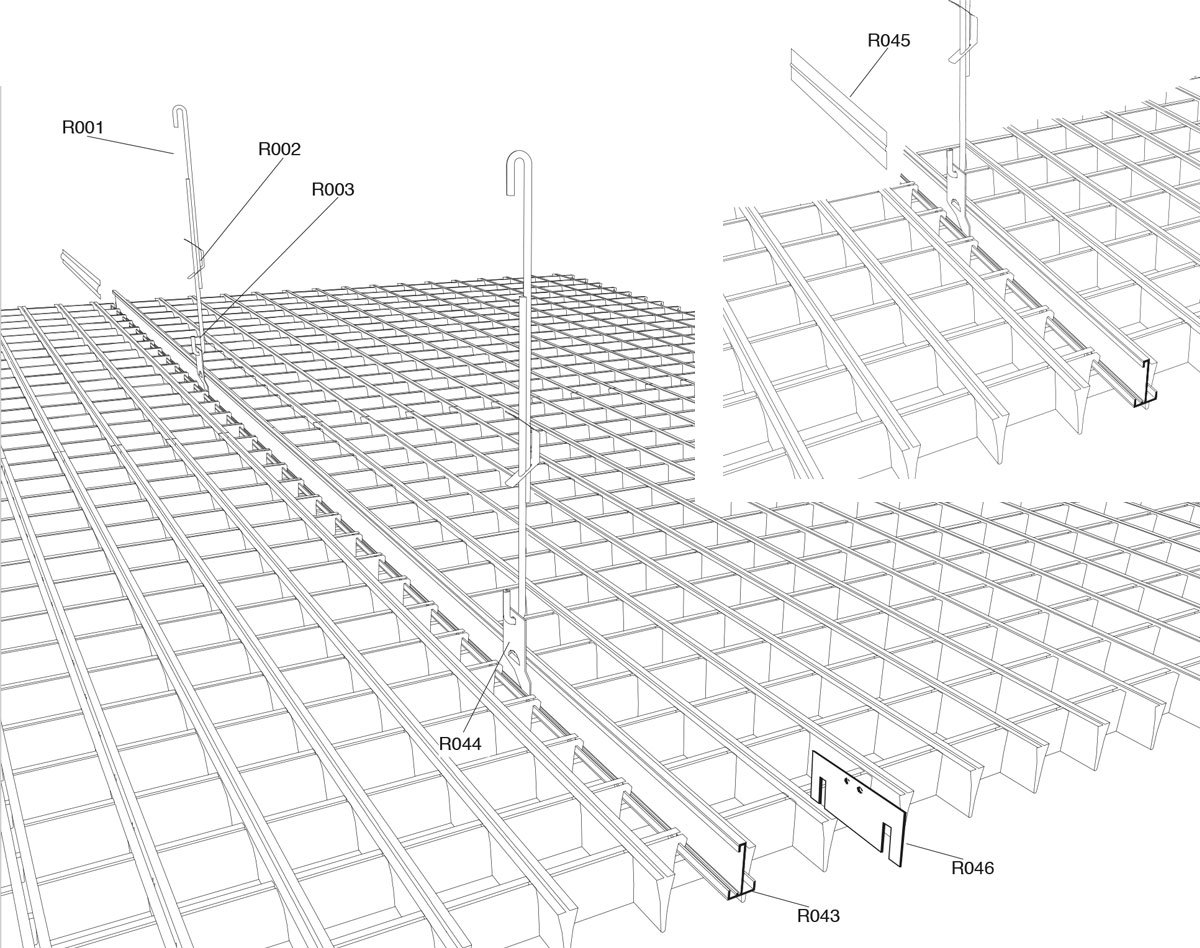

| No | components per sq.m. | Unit | Panel 800x800 |
|---|---|---|---|
| 1 | R001 rod | pc | 0,95 |
| 2 | R002 spring | pc | 0,95 |
| 3 | R003 hook | pc | 0,95 |
| 4 | R043 "T" profile | lm | 1,20 |
| 5 | R044 suspension bracket | pc | 0,95 |
| 6 | splicer for “T” profile | pc | 0,22 |
| 7 | R046 connection bracket (reflex) | adet | 4,60 |
CAD&PDF
| اسم الملف | DWG | ||
|---|---|---|---|
| لم يتم تحميل أي ملفات لهذا المنتج | |||
مونتاج

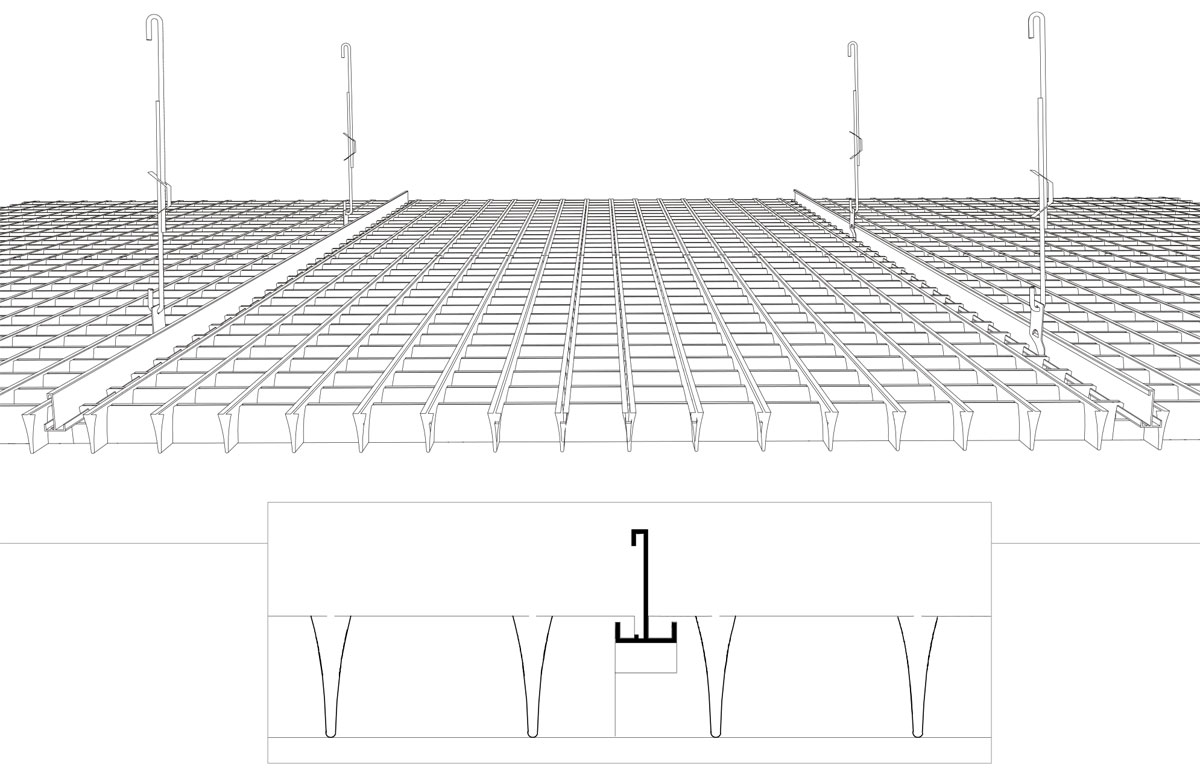

REFLEX is suspended from a concealed suspen- sion system giving a trackless appearance. The concealed Reflex system, by which the panels are installed on extruded aluminium T-profiles, allows for easy and fast placement or removal of the panels. REFLEX can also be suspended from the concea- led Delta suspension system, demountable from below. In this case the standard module is 1200x600 mm.
