تيترال إينفيرس (المعكوس)
معلومات عامة

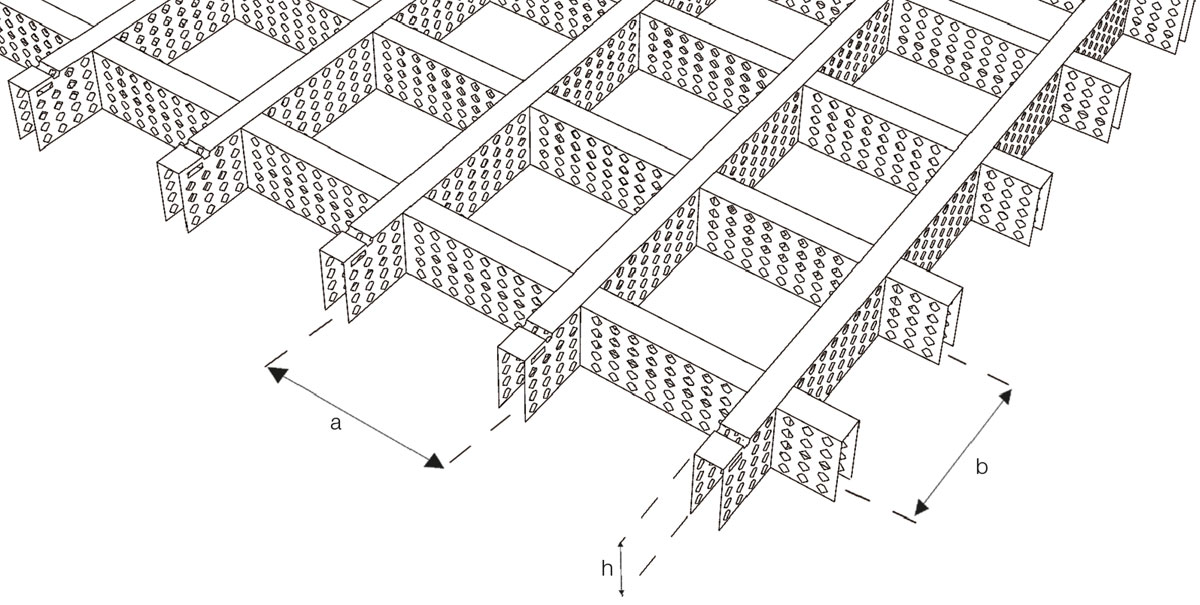

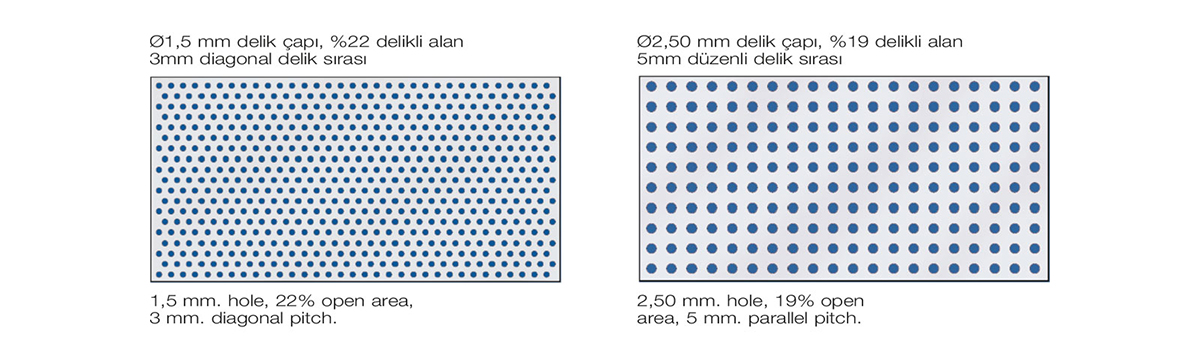

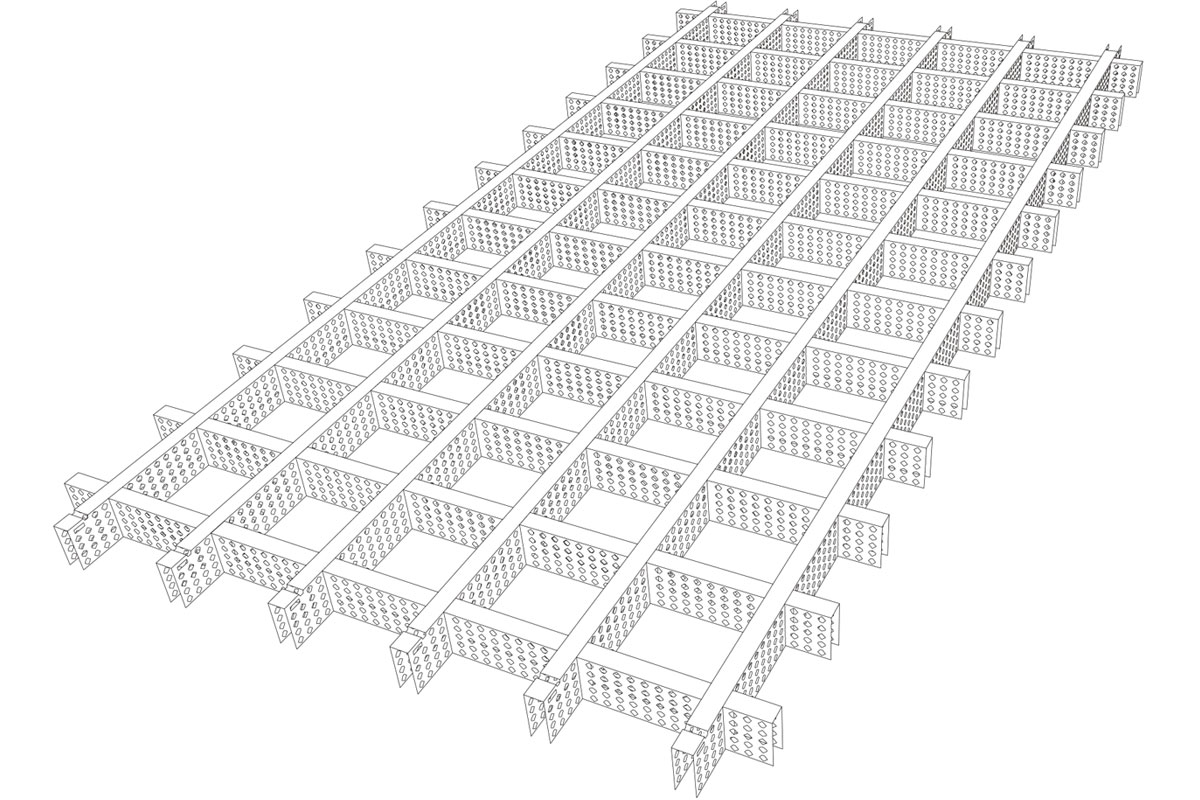

تيترال إينفيرسَ هو نظام للسقوف الخلوية المتكونة من الفبروفيلات التي في شكل "U" المعكوس (∏) في أبعاد 50×15×40مم، وعرضها 15مم، وارتفاعها 40مم، والتي يمكن تركيبها وتثبيتها في وضع وحدات أبعادها 600×1200. وأما أبعاد الخلية فقد تكون من 90×90مم الى 150×150مم. كما أن ارتفاع البروفيل هو 40 مم أيضاً. ويتم تركيب وتثبيت وحدات السقف التي أبعادها 600×1200مم، بنظام ديلتا الناقل ذي الناقلات المخفية. بروفيلات ∏ منثقبة. يمكن بفضل هذه البروفيلات التي يتم فيها التثقيب بصورة منتظمة تكوين مختلف الألعاب الضوئية في السقف. يتم إنتاج الجزء الداخلي والحزء الخارجي من بروفيلات ∏ التي هي في أبعاد قطر الثقب Ø 1,5مم، و%22 من المساحة المنثقبة، و3مم من فواصل الثقب القطرب، قطر الثقب Ø 2,5مم، و%19 من المساحة المنثقبة، و5مم من فواصل الثقب القطرب، بألوان مختلفة، كما يمكن القيام بتصاميم السقوف الخلوية المناسبة لأغراض التصميم المختلفة.
الألوان القياسية لأجل هذا المنتج: هي أزرق الداخل رال 5012، وفضي رمادي الخارج رال 9006، ومعدني الداخل الألومينيومي، وأسود الخارج رال 9005يتم تزويد تيترال إينفيرس في الغالب بصورة مفككة دون جعله في صورة خلوية، وذلك لغرض تسهيل النقل. ولكنه يمكن تقديمه بصورة مركبة/في شكل خلوي بناء على الطلب.
أنظمة السقوف المعلقة الألومينيومية هي من الصنف غير القابل للحرق وفقاً للمعايير الدولية.
Specification
- Supply form
- unassembled / assembled panels
- Material
- 0,46 mm. th. aluminium
- Section blade

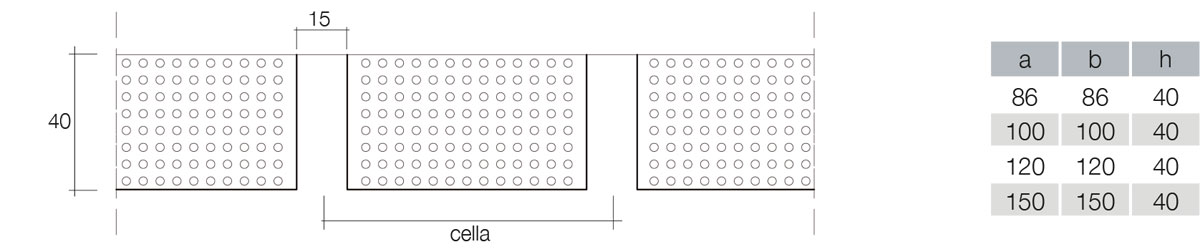

- "∏" base, 15mm ve h:40mm
- Cell size
- ..x.. mm.
- Panel size
- 1200x600mm
- Finish
- inner blue RAL 5012
outer silver RAL 9006
inner natural aluminium
outer black RAL 9005 - Suspension
- concealedDeltasystem
التفاصيل

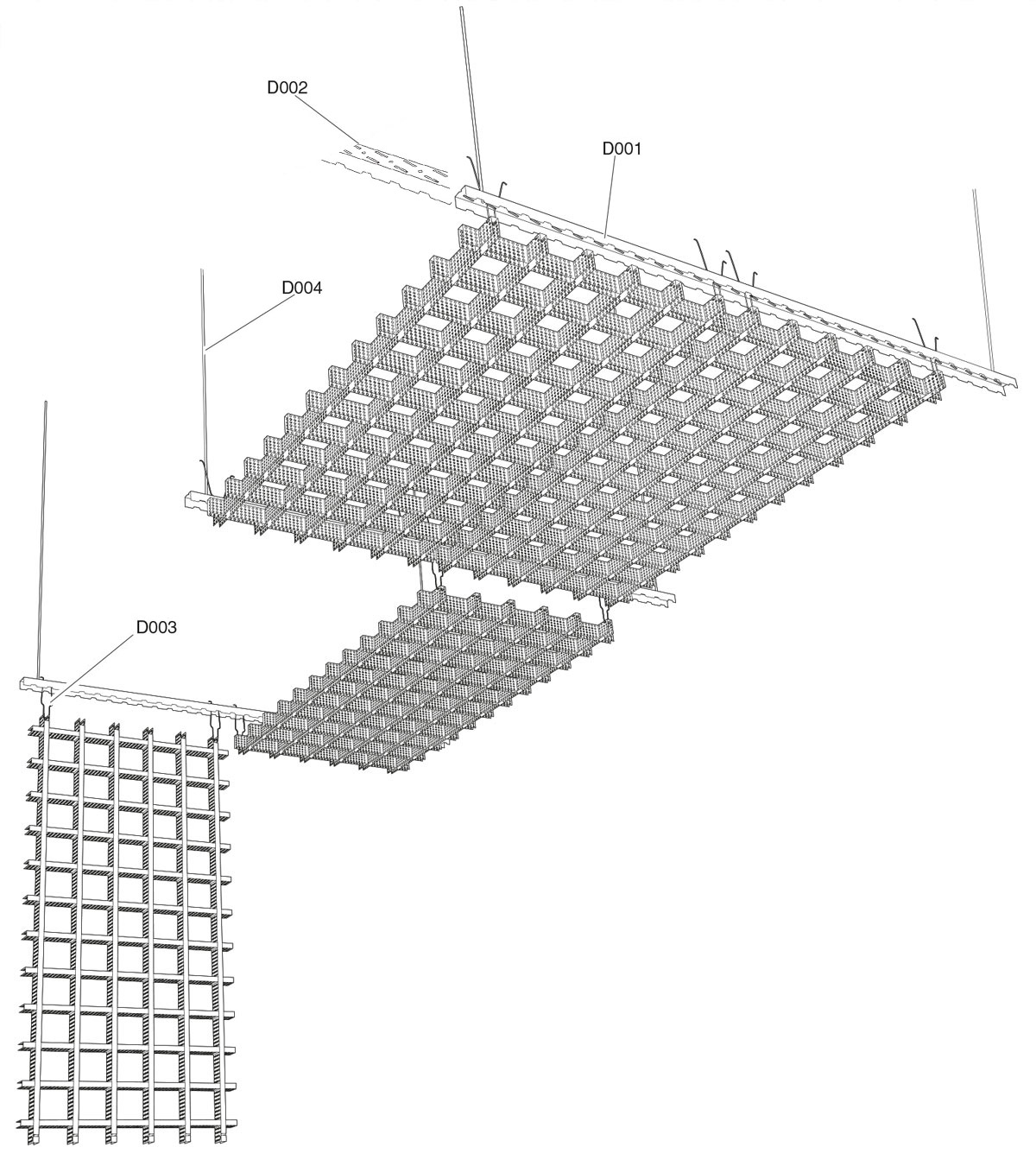

| S.No | m2 Sarfiyat Tablosu | Birim | Panel 1200x600 |
|---|---|---|---|
| 1 | D001 ana taşıyıcı kanal | lm | 0,80 |
| 2 | Ekleme Parçası | adet | 0,28 |
| 3 | D003 taşıyıcı birleşim klipsi | adet | 5,56 |
| 4 | D004 askı tiji | adet | 0,70 |
CAD&PDF
| اسم الملف | DWG | ||
|---|---|---|---|
| لم يتم تحميل أي ملفات لهذا المنتج | |||
مونتاج

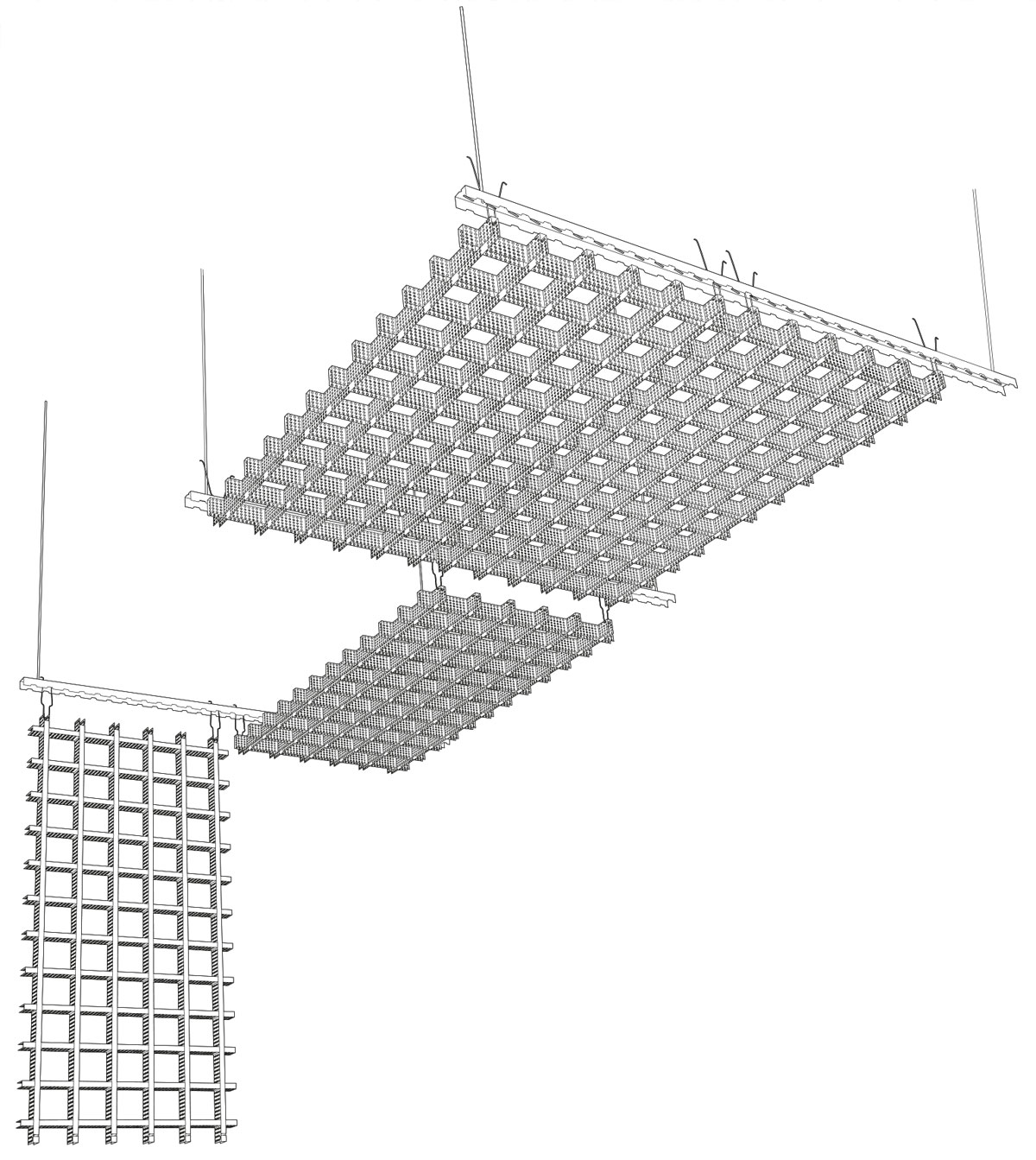

Using the concealed Delta suspension system, to install INVERSE is very easy and fast. The concealed suspension gives a trackless appea- rance and each panel, fully downward demounta- ble, can be hinged down without being totally remo- ved.
